Компьютерное зрение для контроля качества на производстве: как выбрать задачу для пилота

Подходящая задача выглядит так: контролёр берёт изделие, смотрит на него и принимает решение — годно или брак, и если брак, то какого вида. Царапины и забоины на обработанной поверхности, отсутствие отверстия или крепежа, смещение шва, замятая кромка, посторонний предмет в потоке, неверная этикетка, некомплект в упаковке. Всё это камера видит.

И наоборот: если контролёр определяет дефект на ощупь, по звуку при простукивании, по усилию при затяжке или по замеру микрометром, компьютерное зрение эту операцию не заменит. Иногда его можно поставить рядом — например, отсеять явный визуальный брак до того, как деталь дойдёт до трудоёмкого замера, — но саму операцию оно не закрывает.

Второй фильтр — частота. Если через участок проходит несколько тысяч изделий в смену и контроль сплошной, экономика считается легко. Если контроль выборочный и составляет десяток изделий в день, стоит сначала честно посчитать, что вы выиграете: скорее всего, речь не об экономии времени, а о фиксации истории проверок, и это другая задача.

Для оценки задачи достаточно небольшого, но честного набора: снимки или видео реальных изделий с участка, снятые в тех условиях, в которых будет работать система. Не студийные фотографии образцов, а то, что видит камера над конвейером в утреннюю и ночную смену. По такому материалу за несколько дней понятно, есть ли на изображении признак дефекта вообще.

Отдельно нужны примеры брака, и это обычно узкое место. Хорошее производство выпускает мало брака — значит, редких дефектов в архиве единицы. Собирайте их заранее: попросите ОТК откладывать бракованные изделия и снимать их, ведите папку по видам дефекта. Две недели такого сбора экономят месяц спора о том, почему модель не находит дефект, который встречается раз в тысячу деталей.

Полезно приложить то, что уже есть в бумаге: карту контроля операции, перечень видов дефекта с классификацией по критичности, правило принятия решения при сомнении. Эти документы напрямую превращаются в инструкцию для разметки, и без них разметчики придумают собственные правила.

Условия съёмки определяют потолок качества. Если деталь каждый раз лежит под другим углом, если днём на неё падает солнце из окна цеха, а ночью светит только общая лампа, если объектив за смену покрывается масляной пылью — модель будет ловить не дефект, а разницу в условиях. Дообучение этого не лечит.

Основное, что стоит зафиксировать: положение изделия в кадре, дистанция и угол камеры, собственный источник света вместо общего цехового, и защита оптики от загрязнения с регламентом протирки. Для блестящих металлических поверхностей отдельная тема — блики: направленный свет под правильным углом иногда важнее разрешения матрицы, потому что царапина на бликующей поверхности видна только при определённом освещении.

Скорость линии задаёт требования к выдержке и синхронизации. Быстро движущееся изделие смазывается, и признак дефекта размером в несколько пикселей исчезает первым. Здесь нужен либо триггер, который снимает кадр в момент, когда деталь на позиции, либо короткая выдержка с достаточным освещением. Это решается на этапе постановки съёмки, а не на этапе обучения.

Практический вывод: если участок не даёт стабильных условий, первым шагом пилота становится не модель, а оснастка. Иногда обсуждение заканчивается тем, что достаточно поставить один кронштейн и один светильник, и задача из нерешаемой становится обычной.

Форма разметки зависит от того, какое решение принимает производство. Если достаточно ответа годно или брак, размечается класс изображения целиком, и это самый дешёвый вариант. Если нужно показать контролёру, где именно проблема, — рамка вокруг дефекта. Если важны площадь, длина или доля поражённой поверхности, например при оценке коррозии, скола или зоны непровара, — нужна маска, то есть контур дефекта по пикселям.

Маска дороже рамки в разы, поэтому выбирать её стоит осознанно: только когда решение действительно зависит от размера. Формулировка «дефект длиннее двух миллиметров считается критичным» — это признак того, что нужна маска и калибровка масштаба, чтобы переводить пиксели в миллиметры.

Независимо от формы главное требование — согласованность. Двух разметчиков стоит посадить на один и тот же набор из пары сотен изображений и сравнить результат. Расхождения показывают не лень разметчиков, а неоднозначность в инструкции, и чинить надо инструкцию. Пока люди не сходятся во мнении, что считать дефектом, модель не сойдётся тем более.

Две ошибки системы имеют разную цену. Пропуск — брак уехал к заказчику. Ложное срабатывание — годное изделие отправлено на перепроверку. На большинстве производств пропуск дороже, поэтому систему настраивают в сторону перестраховки. Но у перестраховки есть предел: если камера отправляет на ручную проверку четверть потока, контролёр перестаёт ей верить и начинает штамповать «годно», не глядя. Это заканчивается хуже, чем отсутствие системы.

Отсюда практика: порог задают ОТК и технолог, а не подрядчик, потому что это решение о цене брака и о нагрузке на участок. Разумная формулировка приёмки звучит так: пропусков по критичным видам дефекта не больше согласованного значения, при этом доля изделий, уходящих на ручную перепроверку, не выше такого-то процента потока. Два числа сразу, потому что улучшение одного всегда ухудшает второе.

Раскладывать ошибки полезно по видам дефекта. Общая цифра скрывает картину: система может отлично находить крупные сколы и не видеть тонкие царапины, а именно царапины были причиной рекламаций. Смотрите таблицу по каждому виду отдельно и сравнивайте с тем, из-за чего к вам реально приходят претензии.

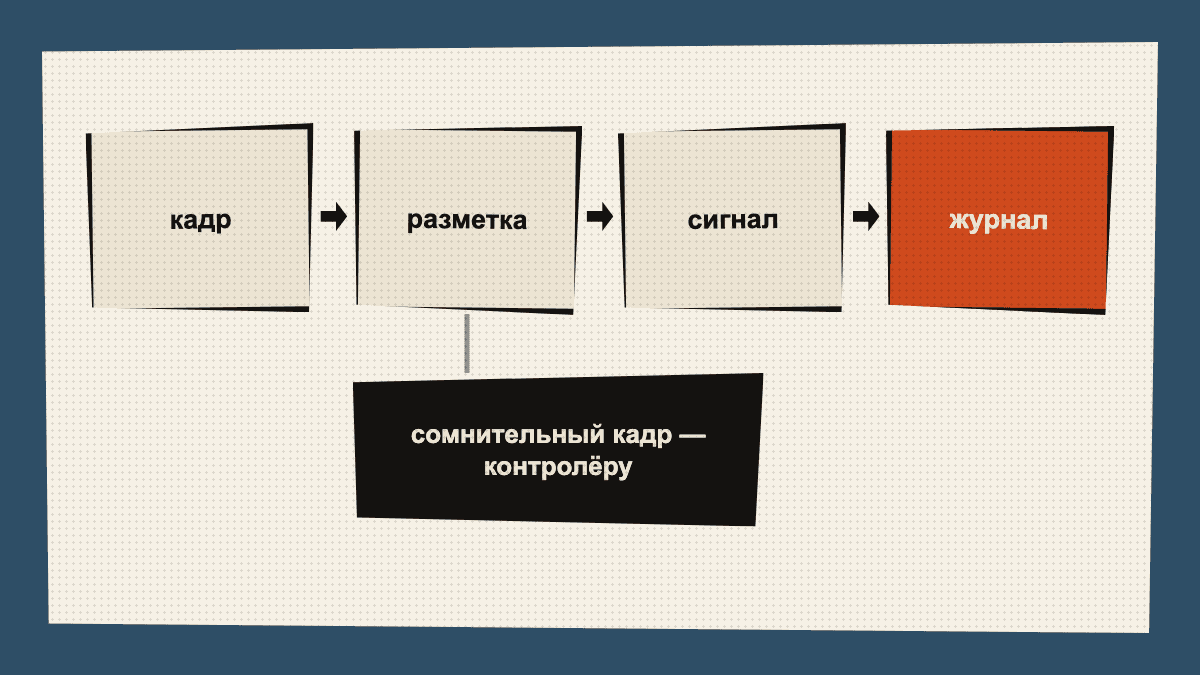

Результат работы камеры должен попадать туда, где уже ведётся учёт. Минимальная схема: по каждому изделию система пишет запись — идентификатор или время, вердикт, вид дефекта, уверенность, ссылку на кадр. Дальше эта запись уходит в MES или в систему учёта качества, а изделия с вердиктом «сомнительно» уезжают на пост ручной проверки.

Обратная связь важнее, чем кажется. Когда контролёр не согласился с вердиктом камеры, его решение должно записываться. Через месяц такой журнал становится главным материалом для дообучения и одновременно отчётом о реальном качестве системы на потоке. Если механизма несогласия нет, вы узнаете об ошибках только из рекламаций.

На стороне ERP обычно нужен агрегат, а не поток: доля брака по смене, по партии, по станку, по виду дефекта. Это то, что смотрит руководство, и то, ради чего цифровой контроль в итоге и заводят — не заменить контролёра, а получить статистику, которой раньше не было.

Проверять надо на отложенном наборе, который подрядчик не видел при настройке, и который собран на том же участке в другие смены. Набор должен содержать достаточно примеров каждого критичного вида дефекта — иначе цифра по редкому дефекту будет статистически бессмысленной, сколько бы там ни получилось процентов.

Разумный формат первых недель — режим подсказки. Камера выносит вердикт, но решение принимает контролёр, и оба решения записываются. Это даёт три вещи сразу: честную статистику расхождений на живом потоке, привыкание людей к системе и материал для дообучения. Переходить к автоматическому отбраковыванию имеет смысл после того, как эта статистика накопилась.

К приёмке стоит добавить эксплуатационные пункты, которые обычно вспоминают позже: что происходит при загрязнении объектива, при отключении сети, при смене номенклатуры. Последнее особенно важно на металлообработке с частой переналадкой: если каждая новая деталь требует недели дообучения, экономика пилота на серийном участке и на участке мелких партий будет совершенно разной.

Дефект не виден на изображении — его определяют на ощупь, по звуку, по замеру или по результатам испытаний. Здесь нужны другие датчики, а не камера.

Номенклатура меняется быстрее, чем набирается статистика. На участке с мелкосерийным производством и постоянной переналадкой система может не успевать обучаться под новое изделие. Иногда выход — обучать не на дефектах, а на отклонении от эталона текущей партии, но это отдельная задача, и ставить её надо осознанно.

Условия съёмки принципиально нестабильны и изменить их нельзя: открытая площадка с меняющейся погодой, ручные операции с произвольным положением изделия, постоянные перекрытия оператором. Пока это не решено механически, модель будет давать разный результат в разные дни.

И самый частый случай: параметр измеряется прибором. Если брак определяется тем, что размер вышел за допуск, штангенциркуль и калибр точнее камеры и стоят дешевле. Компьютерное зрение — про то, что человек оценивает глазами, а не про метрологию.

Считать надо на своих числах, а не на отраслевых обещаниях. Возьмите то, что у вас уже измеряется: сколько изделий проходит через операцию за смену, сколько времени занимает осмотр одного, сколько человек занято на контроле, сколько рекламаций пришло за год и во что обошлась каждая, сколько годных изделий ушло в брак по перестраховке.

Дальше эффект складывается из трёх частей, и их лучше не смешивать. Первая — время контролёров, которое высвобождается или перераспределяется. Вторая — снижение доли пропущенного брака, и её видно только по рекламациям за следующий период, то есть не сразу. Третья — то, чего раньше не было вовсе: статистика по видам дефекта в разрезе станков и смен, которая показывает, где на самом деле рождается брак.

Гипотетический пример для иллюстрации порядка величин, не реальный кейс: если на участке два контролёра осматривают изделия всю смену, а после пилота один из них переходит на разбор только сомнительных случаев, экономия считается в часах и в фонде оплаты — но лишь при условии, что доля сомнительных не выросла настолько, что съела всю разницу. Именно поэтому в приёмке два числа, а не одно.

Начните с одной страницы по одной операции: что за изделие, какие виды дефекта критичны, сколько штук проходит за смену, как сейчас устроен контроль, есть ли камеры и можно ли зафиксировать положение детали и свет. Приложите десяток снимков с участка, включая брак. Этого хватает, чтобы понять, стоит ли задача пилота, ещё до обсуждения бюджета.
